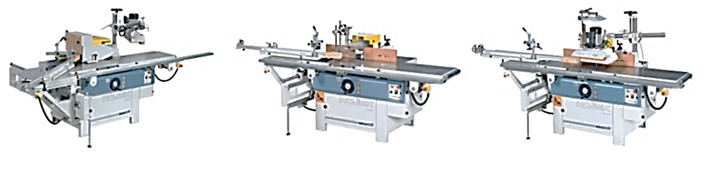

Фрезерный станок FS 550 с шипорезной кареткой CV6

Фрезерный станок FS 550 с шипорезной кареткой CV6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИФрезерный станок FS 550 с шипорезной кареткой CV6

Мощность электродвигателя, кВт 5,5 (7,5)
Частота вращения электродвигателя, об/мин 2900
Диаметр шпинделя, мм 40 (30; 50; 32; 35)
Частота вращения шпинделя, об/мин 3000, 4500, 6000, 8000, 10000
Ход шпинделя, мм 200
Длина шпинделя, мм 233 (193; 263; 193)
Длина зажима шпинделя, мм 180 (140; 220; 140; 140)
Макс. диаметр отверстия в столе, мм 330
Макс./мин. диаметр фрезы под столом, мм 250 / 80
Макс./мин. диаметр фрезы над столом, мм 350 / 80
Макс. диаметр фрезы под столом, мм 320
Длина станка, мм 2510
Длина станка с кареткой, мм 3270
Ширина станка, мм 1020
Ширина станка с кареткой, мм 2035
Высота стола, мм 900
Макс. высота станка, мм 1320
Размеры стола, мм 1200 x 780
Размер удлинения стола, мм 658 x 450
Размер шипорезной каретки, мм 1050 x 330
Высота шипорезной каретки, мм 947 мм.
Поворот угла шипорезной каретки, град + 60°- 60°
Передвижение каретки, мм 1470 мм.
Диаметр воздуховода, мм 120
Размеры стола, мм 1200 х 780
Масса нетто, кг 925

Фрезерный станок FS 550 с шипорезной кареткой CV6

Назначение

Фрезерные станки FS 550 относятся к классу тяжелых фрезерных станков. Расположение рабочего вала снизу. Станок предназначен для выполнения различных фрезерных работ по дереву (изготовление окон, дверей, столярки). На станке можно зарезать шипы при помощи шипорезной каретки, фрезеровать криволинейные поверхности по шаблону с ручной подачей. Основная продукция, получаемая на станке: профилированные изделия (окна, двери, столярка), зарезка шипов, различный погонаж. Универсальность этого чешского деревообрабатывающего станка позволяет решить практически все задачи технологической цепочки на любом предприятии.

Гарантийный срок

  • 12 месяцев – при самостоятельной установке
  • 18 месяцев – при пуско-наладке и обучении специалистами ROJEK

Преимущества

  • Чугунный стол.
  • Возможность работы с фрезами большого диаметра.
  • Поворотная шипорезная каретка с возможностью различных регулировок.
  • При двухстороннем удлинении стола общая длина стола 2 500 мм.
  • Выдвижной сектор стола для быстрой смены инструмента.
  • Великолепное решение для профилирования и нарезки шипов.
  • Неоспоримое преимущество для любого предприятия – приемлемая цена.
  • Этот чешский фрезерный станок имеет надежную конструкцию.

В комплекте поставки

Деревообрабатывающий станок FS 550 поставляется готовым к работе. Требуется лишь снять упаковку. Выбрать правильное место в технологической цепочке мастерской или предприятия. Установка станка на ровную поверхность (подготовка фундамента не требуется) и подключение к электросети. Оператор устанавливает режущий инструмент, не входящий в комплект поставки станка, и можно приступать к работе.

Рекомендации

Фрезерный станок FS 550 с шипорезной кареткой CV6

Как выбрать фрезерный станок? Первое – определить какой материал подлежит обработке, профилирование или нарезка шипов, величина фрезерования, высота обработки…

По запросу

  • В базовой комплектации станок фрезерный FS 550 имеет двигатель 5,5 кВт. Его можно заменить двигателем 7,5 кВт. Это эффективно при глубоком профилировании и фрезеровании массива твердых пород и обработке массива мягких пород на больших скоростях и т.д.
  • Удлинение рабочего стола справа и слева, передние расширение применяется для профилирования длинных заготовок и применяется в оконном и дверном производстве.
  • Шипорезная каретка CV6 весьма полезна для получения шипов различных типоразмеров. Комплектация станка фрезерного с удлинением стола правое, с шипорезной кареткой CV6 и передним расширение стола оптимально для производства Евроокна.

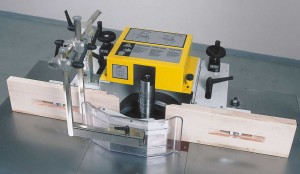

  • Шипорезный кожух необходимое приспособление для нарезки шипов.
  • Револьверный упор выставления глубины для зарезки шипов позволяет быстро производить перенастройку фрезерного станка FS 550 с обработки одного размера шипа на другой.
  • Навесная панель управления – оптимальное решение при обкатке рамных изделий в сборе, таких как окно или дверь.

Инструмент

  • Сменные плоские ножи
  • Ножевые головки
  • Сменные твердосплавные пластинки
  • Профильные фрезы
  • Устройство для выставления ножей

Описание, опции

Станина фрезерного деревообрабатывающего станка сварена из стального профиля. Термически обработана и нормализована, чтобы исключить возможность деформации. Рабочий стол станка отлит из чугуна и обработан методом фрезерования. Размер стола 1200 х 780 мм. Фронтальное расширение и правое удлинение стола дают возможность обрабатывать крупногабаритные детали, такие как дверные полотна или оконные рамы в сборе.

Шпиндель фрезерного деревообрабатывающего станка имеет длину 200 мм и опирается на две группы подшипников (один нижний и двойной верхний). Такая компоновка обеспечивает устойчивость к боковым нагрузкам, при интенсивной обработке. Глубина шпиндельной чаши фрезерного деревообрабатывающего станка составляет 90 мм, что позволяет опустить инструмент ниже уровня стола. Максимальный диаметр фрезы — 320 мм, что позволяет использовать станок для формирования рамных шипов и профилирования при изготовлении дверей и окон.

Отдельного внимания заслуживает шипорезная каретка CV6. Основное ее преимущество заключается в универсальности и гибкости. При установке каретки на одном уровне со столом, она работает как левое удлинение, что важно при работе в режиме профилирования и обработки длинных деталей.

При подъеме каретки над столом и перемещении подвижного сегмента вплотную к шпинделю, каретка позволяет формировать рамные шипы: заготовка надежно зафиксирована рядом с зоной обработки, шипорезная защита закрывает зону резания, минимизируя возможность вылета стружки и осколков. Кроме того, для выполнения угловых соединений, подвижная часть каретки может быть развернута на 60 градусов в каждую из сторон. Размер каретки 1050х330 мм. Ход каретки в поперечном направлении составляет 1470 мм. Линейка, расположенная на шипорезной каретке снабжена двумя флажками-упорами для быстрой перенастройки. Стандартный эксцентриковый прижим может быть заменен парой пневматических прижимов.
Мощности двигателя 5,5 кВт достаточно для базовых операций, но для интенсивной обработки лучше поставить двигатель 7,5кВт. Для удобства работы оператора имеется несколько принадлежностей.

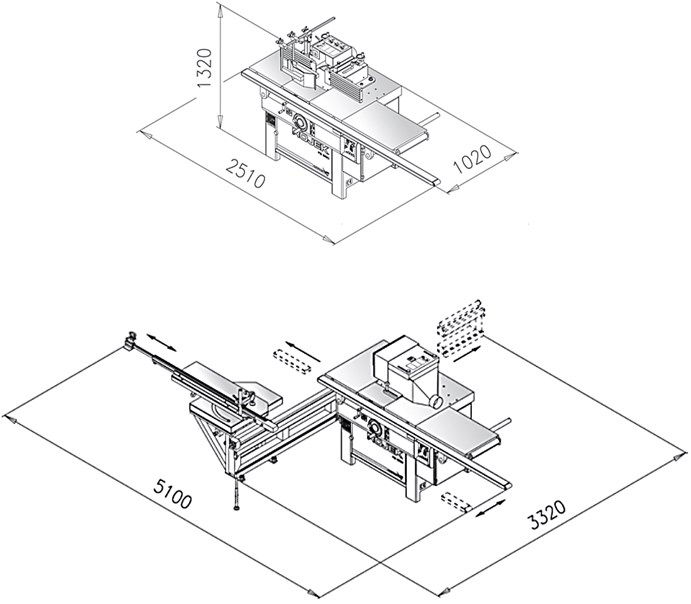

Габаритные размеры

Фрезерный станок FS 550 с шипорезной кареткой CV6
