Пятиоперационный станок KPSN 400A предназначен для всех основных операций в деревообработке.
Во-первых, это раскрой погонажных (доски, брусья, планки, балки) и полноформатных плитных материалов (ДСтП, ЛДСП, МДФ, ДВП, ХДФ, оргалит, текстолит, плиты с сотовым наполнителем, мебельный щит) при помощи основной и подрезной пил.
Во-вторых, фрезерование различных профильных поверхностей насадными фрезами: профилирование погонажа, изготовление шиповых соединений, получение профилей и обгонка деталей по периметру. Также на чешском станке KPSN возможна работа концевыми фрезами: обгонка по периметру, изготовление паза под заднюю стенку, снятие свесов по пласти и т.д.
В-третьих, фугование плоской поверхности заготовок из массива с целью создания базы для дальнейшей обработки досок, брусков, мебельного щита и т.д.
В-четвертых, формирование финишной толщины брусковых и плоскостных заготовок рейсмусованием. В качестве опционального оборудования возможна установка сверлильно-пазовальной приставки VDA315L. Эта долбежка позволит получать отверстия (глухие или сквозные) и цилиндрические пазы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Размеры фуговального стола, мм | 1870 x 420 |
| Размеры рейсмусного стола, мм | 750 x 408 |
| Макс. размер заготовки при рейсмусовании, мм | 400 х 230 |
| Наклонная линейка фуговального стола, ° | 0 — 45 |
| Диаметр четырёхножевого вала, мм | 95 |
| Частота вращения вала, об./мин. | 4200 |
| Размеры пильного и фрезерного стола, мм | 479 х 1314 |
| Частота вращения фрезерного шпинделя, об./мин. | 1400-3500-6000-8000 |
| Диаметр фрезерного шпинделя, мм | 30 |
| Макс.диаметр фрезы над столом, мм | 200 / 250 |
| Макс.диаметр фрезы под столом, мм | 175 |
| Длина шпинделя, мм | 130 |
| Ход шпинделя, мм | 80 |
| Диаметр вала основной пилы, мм | 30 |
| Наклон пилы, ° | 0 — 45 |
| Макс. диаметр пилы, мм | 315 (350) |
| Макс. диаметр пилы при нал.подрез.узла, мм | 315 |
| Частота вращения основной пилы, об./мин. | 3755 |
| Диаметр вала подрезной пилы, мм | 20 |
| Диаметр подрезной пилы, мм | 120 |
| Макс. ширина реза, мм | 950 |
| Алюминиевая каретка, скользящая по полированным направляющим, мм | 2000 (2800, 3200) x 360 |
| Длина хода каретки, мм | 2000 (2800, 3200) |
| Станок с 2 двигателями 3×400 V, 50 Hz (S6/40%), кВт | 4,4 |
| Отдельный двигатель подрезной пилы, кВт | 0,7 |
| Диаметр воздуховода, мм | 100+60 |
| Вес нетто, кг | 830 |

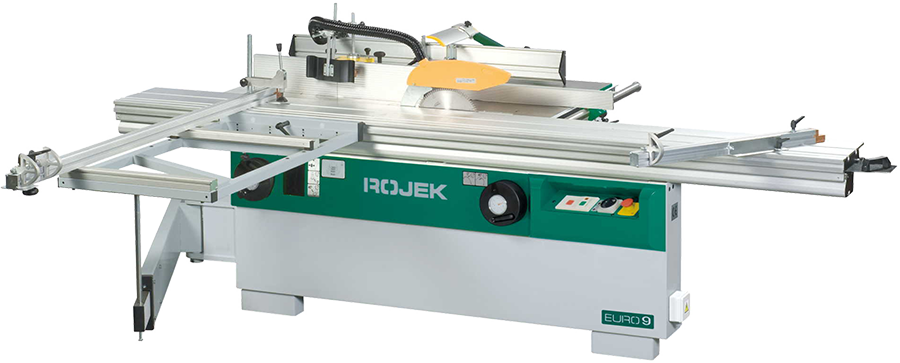

Пятиоперационный станок KPSN 400A
Преимущества
- Комбинированные фрезерно-круглопильно-фуговально-рейсмусовые станки KPSN (Ройек, Чехия) интересны своими широкими возможностями при обработке всех типов дерева и древесных материалов. Фрезерная обработка и пиление круглыми пилами необходимы на каждом деревообрабатывающем производстве, также как и фугование базовой поверхности плюс рейсмусование в размер по толщине. Совмещение этих операций на одном станке – очень удобно для небольших цехов.
- Фактически комбинированный пятиоперационный станок KPSN состоит из двух двухоперационных станков, объединенных общей станиной. Это фрезерно-круглопильный KPFN 300A и фуговально-рейсмусные MSP 315 или MSP 415 (в зависимости от ширины обработки на фуганке и рейсмусе).
- Как мы выяснили, чешский KPSN имеет тяжелую станину, приличные диаметры пил, работает фрезами большой массы и диаметра, имеет форматную каретку длиной до 3200 мм, приводы оснащены мощными отдельными двигателями, длинные базовые литые столы фуганка и рейсмуса… Полноценный деревообрабатывающий станок.
- Один круглопильно-фрезерно-фуговально-рейсмусовый станок дешевле, чем отдельный импортный круглопильно-фрезерный станок по дереву (например, чешский KPFN 300A) и отдельный импортный фуговально-рейсмусовый станок (например, MSP 315). Подумайте, собираясь купить форматно-обрезной станок с фрезером, можно чуть доплатить и получить помимо циркулярки с фрезером еще и фуганок с рейсмусом.
Комплект поставки
В базовой комплектации фрезерно-круглопильно-фуговально-рейсмусовый станок для дерева KPSN 300A или KPSN 400A имеет все необходимое для работы.
- Фрезерный узел.
Направляющие щечки сделаны из алюминиевого профиля и имеют все регулировки на величину съема. Защитный кожух фрезерного вала отлит из чугуна, на него крепятся ограничители и прижимы заготовок. Алюминиевая каретка выполняет роль шипорезной каретки. Сам фрезерный вал наклоняется не только назад, но и вперед.
- Пильный узел.

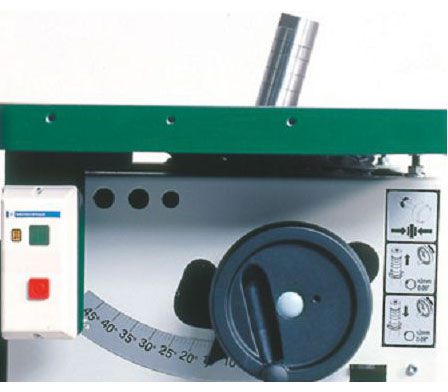

Пильный блок наклоняемый, причем при наклоне настройка по высоте пил не сбивается (этим грешат австрийские и итальянские станки). На алюминиевой подвижной каретке есть большой поддерживающий стол с телескопической ногой. Каретка на шариках, широкий профиль, повышенный ресурс работы. В паз алюминиевого стола крепится эксцентриковый прижим заготовки. На поддерживающем столе – телескопическая упорная линейка (берет до 2800 мм) с двумя флажковыми упорами. Справа от пил упорная направляющая линейка с микрометрической регулировкой.
- Фуговальный узел.
Проходная ширина 310 или 410 мм, очень длинные столы из литого чугуна (до 1800 мм), направляющая упорная линейка с наклоном до 45 градусов. Независимый патрубок аспирации.
- Рейсмусовый узел.
Винтовой рифленый подающий ролик на входе, гладкий стальной ролик на выходе, свой независимый патрубок стружкоотсоса. Станок поставляется в компактной упаковке, его можно проносить в стандартные дверные проемы и поднимать грузовым лифтом. Все описание на русском языке, сборка станка не требует специальных навыков.
Рекомендации
Универсальный комбинированный станок KPSN 300A или KPSN 400A интересует небольшие деревообрабатывающие производства. Эта модель станка для обработки дерева относится к разряду профессиональных. Если у Вас разовые заказы, не поточное производство, ограниченное рабочее пространство и нет лишних денег, то чешский комбинированный станок KPSN именно для Вас. Если Вы цените технику, понимаете в деревообрабатывающих станках, работаете с профессиональным инструментом, но не готовы переплачивать за несколько отдельно стоящих станков – станок KPSN будет лучшим приобретением. Если у Вас индивидуальные заказы на эксклюзивные двери, окна, лестницы, мебель, столы или стеновые панели чередуются в произвольном порядке и бывают не постоянно – то пятиоперационный станок является лучшим вариантом. Установите на него еще и сверлильно-пазовальную приставку VDA 315L и деревообрабатывающий цех укомплектован полностью.
Пятиоперационный станок KPSN 400A
По запросу
- При работе в режиме круглопильного (форматно-раскроечного станка) можно увеличить расстояние до упорной линейки. И сделать упор не на 800 мм (как у станка KPSN 300A), а на 1500 мм. Полезно при работе с полноформатными листами МДФ или ЛДСП.
- Малая угловая линейка, устанавливаемая в пазы форматно-обрезного стола, позволит быстрее и удобнее пилить маленькие и угловые заготовки (различные полочки в кухонной мебели, например).
- Различные опорные линейки и столики на столе форматно-обрезного круглопильного узла станка KPFN 300A будут полезны опытным и понимающим толк производителям мебели.
- По фрезерному узлу чешских деревообрабатывающих станков KPSN 300A и KPSN 400A тоже есть много полезных опций: от специализированного шипорезного кожуха, оборудования для работы с короткими заготовками, специального шпинделя под цанговый зажим концевых фрез с увеличенной скоростью вращения до 10 тысяч оборотов в минуту, различных диаметров шпинделя (от 30 до 50 мм), до сменной конструкции шпинделя.
- Узел фугования и рейсмусования станков KPSN можно дооснастить роликами на входе и выходе рейсмусового стола, ножевым валом типа TERSA-MBM, устройством для выставления ножей. А на модели KPSN 400A также доступны ролики внутри самого рейсмусового стола и механизм подачи заготовок в рейсмус с двумя скоростями (на выбор).
- Вообще, комбинированный станок KPSN вобрал в себя все лучшие возможности двухоперационных станков KPFN300A (циркулярка + фрезер) и MSP (фуганок + рейсмус). Каждый столяр найдет для себя много интересного.
- Для столярных мастерских, не имеющих трехфазную электрическую сеть 380В, комбинированный станок KPSN может иметь электродвигатель 2,2 кВт для однофазной сети 220 В.
- Сверлильно-пазовальная приставка VDA 315L фактически превращает комбинированный станок KPSN в деревообрабатывающий центр. К самой пазовальной приставке можно установить револьверный патрон с заранее установленными межосевыми расстояниями в 16/22/32/38 мм и угловую линейку с собственной шкалой нониуса.
