Фуговально-рейсмусовый станок SP 410

Фуговально-рейсмусовый станок SP 410Фуговально-рейсмусовый станок SP 410 является комбинированной деревообрабатывающей машиной. Чешский SP 410 предназначен для двух самых распространенных на деревообрабатывающих производствах задач: фугования и рейсмусования древесины и материалов со сходными свойствами. Фугование – процесс строгания плоскостей заготовок нижним ножевым валом для создания однородной базовой поверхности для дальнейшей обработки. Рейсмусование – процесс строгания плоскостей заготовок верхним ножевым валом при базировании по нижнему столу для получения однородной толщины в любой точке по длине и ширине.

Помимо основных возможностей по прифуговке и рейсмусованию, чешский станок SP 410 имеет возможность нести сверлильно-пазовальную приставку модели VDA 315 P. Сверление отверстий и получение пазов с цилиндрическими округлыми краями делает станок SP 410 мультифункциональным.

Фуговально-рейсмусовый станок SP 410

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры фуговального стола, мм 2020
Размеры рейсмусового стола, мм 750 x 408
Макс. высота обработки при рейсмусовании, мм 230
Макс. ширина обработки при рейсмусовании, мм 410
Макс. ширина обработки при фуговании, мм 400
Снимаемый слой при рейсмусовании, мм 5
Диаметр ножевого вала с 4-мя ножами, мм 95
Скорость подачи при рейсмусовании, м/мин 5,5 / 10
Скорость вращения вала, об/мин 4200
Диаметр вытяжного патрубка, мм 120
Мощность электродвигателя 3 х 400 В, 50 Гц (S6 40%), кВт 5,3
Масса нетто, кг 450

Преимущества

  1. Деревообрабатывающий станок из Европы модели SP 410 – тяжелый станок промышленного класса. Он способен выдерживать значительные нагрузки в течение длительного времени.
  2. Описываемый комбинированный деревообрабатывающий станок является самым дешевым из всех импортных европейских аналогов такого же уровня. Немецкие, итальянские, австрийские и даже болгарские фуговально-рейсмусовые станки стоят дороже чешского SP 410.
  3. В отсутствии лишних производственных площадей и индивидуальных заказов импортный деревообрабатывающий станок SP 410 (Ройек, Чехия) экономит рабочее место и не требует дополнительных рабочих рук на раздельные операции фугования и рейсмусования – все работы выполняет один единственный оператор-станочник.
  4. Литые чугунные столы рейсмуса и фуганка (базовая длина 1900 мм) имеют строганную поверхность. Что облегчает подачу заготовок и выполняет функцию «ребер жесткости» — обеспечивает стабильность размеров.
  5. Для доступа к рейсмусовому узлу станок SP 410 имеет полностью откидывающийся фуговальный стол. При этом настройки фуганка не сбиваются, подъем/опускание облегчает демпфирующая пружина.
  6. Фуганок и рейсмус имеют каждый свой отдельный патрубок аспирации. Это очень удобно при смене операции. Ни какие из настроек фуговальных столов или рейсмусового стола не сбиваются, дополнительных регулировок не требуется.
  7. Передний приводной верхний подающий валец рейсмуса сделан винтовым. Поэтому заготовка подается под ножи рейсмуса без толчков и рывков.
  8. Строгальный вал станка SP 410 изготовлен под стандартные плоские ножи. У оператора или специалиста заточного участка не возникнет никаких проблем в поиске или заточке стандартных плоских ножей.
  9. На фуговально-рейсмусовый станок SP 410 можно навесить сверлильно-пазовальную приставку. Пазовалка превращает этот фуганок-рейсмус в деревообрабатывающий центр. По сути, столяру достаточно купить такой станок и еще один круглопильно-фрезерный станок – все задачи деревообрабатывающего производства можно выполнить.

Комплект поставки

Станок фуговально-рейсмусовый SP 410 в базовой комплектации имеет все необходимое для работы. Комплект режущего инструмента уже установлен в строгальном ножевом валу, специальные ключи и оснастка упакованы в отдельной коробке (вместе с инструкцией по эксплуатации на русском языке), направляющая линейка для фуговального стола лежит сверху и все это стянуто термоусадочной пленкой. Стол рейсмуса поднимается не на четырех направляющих, а на одной колонне. Зато колонна эта большого диаметра и надежно фиксирует базирующую поверхность с точностью 0,1 мм  (одна сотка).

Фуговально-рейсмусовый станок SP 410

Рекомендации

Комбинированный фуговально-рейсмусовый станок SP 410 мы рекомендуем столярам-деревообработчикам, не избалованным лишними производственными площадями. Не надо занимать место в цехе под два раздельных станка. При этом никаких компромиссов по технике: и фуганок и рейсмус – тяжелого класса. Немаловажно, что стоимость одного станка SP 410 ниже, чем двух раздельных рейсмуса и фуганка с шириной 410 мм. В-третьих, чешский деревообрабатывающий станок SP 410 интересен при нестабильных индивидуальных разовых заказах. Если у Вас не поточное производство серийных моделей мебели, недостаток свободных производственных площадей, нет лишних рабочих рук, а бюджет не позволяет купить два раздельных станка (фуговальный и рейсмусовый), то чешский комбинированный станок SP 410 – идеальный вариант.

По запросу

  • Сверлильно-пазовальная приставка VDA 315 P может быть установлена на станок SP 410 в любое время. Она укомплектована кулачковым патроном под диаметры хвостовой части сверл и фрез от 0 до 16 мм. Приставка обязательно пригодиться при изготовлении пазов в дверях, элементов лестниц, стульев и столов, окон, корпусной мебели.
  • На столе рейсмуса могут быть установлены 2 вида вспомогательных гладких металлических вальцов. Вальцы в самом столе с регулировкой: для облегчения подачи и строгания твердых пород дерева. Вальцы спереди или сзади стола: для удобства загрузки и выгрузки заготовок.
  • У станка SP 410 подающие ролики имеют привод от основного электродвигателя. При желании есть возможность смонтировать отдельный двигатель на подачу заготовок. Он может быть односкоростным (скорость подачи 7 м/мин) или двухскоростным (4/7 м/мин или 7/12 м/мин).

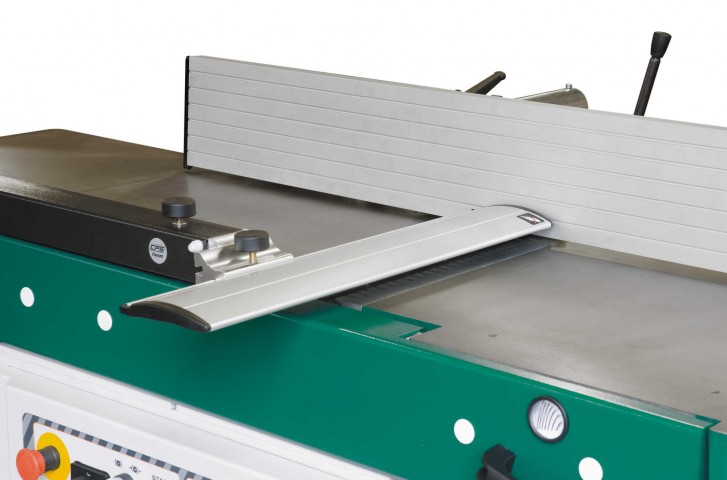

  • Фуговальный стол станка SP 410 может поставляться со специальной CPS защитой ножевого вала или с опрокидывающейся защитой шпинделя. Все это опционально, вместо прямой стандартной защиты ножевого вала из алюминиевого профиля.
  • Фуговально-рейсмусовый станок SP 410 имеет стандартный ножевой вал под плоские ножи, при желании чешские станкостроители могут устанавливать ножевой вал типа TERSA-Monobloc. Ножи ТЕРСА хороши тем, что их не надо выставлять и регулировать (просто вставил в паз и готово), их не требуется перетачивать (они имеют две режущие кромки и их надо лишь один раз перевернуть), и обеспечивают очень высокое качество строгания древесины. Недостаток один. В нашем дереве встречаются гвозди, шурупы, камни, дробь, твердые сучки – на таких твердых включениях TERSA ножи быстро ломаются.
  • В России ценят мощные станки. Поэтому в качестве опции на станке SP 410 можно поставить усиленный электродвигатель 4 или 5,5 кВт.

Инструмент

  • Ножи плоские
  • Ножи TERSA
  • Сверла глухие
  • Сверла сквозные
  • Фрезы пазовые
  • Фрезы концевые
  • Устройство для выставления ножей

Дополнительное оборудование

  • Сверлильно-пазовальная приставка VDA 315 P
