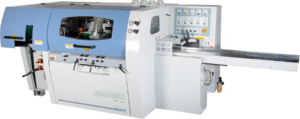

Четырехсторонний профильный станок CPF 23/5

Четырехсторонний профильный станок CPF 23/5

Четырехсторонний профильный станок CPF 23/5Четырехсторонний продольно-фрезерный пятишпиндельный станок CPF 23/5 относится к классу продольно-фрезерных станков и имеет пять шпинделей с ножевыми головками. Режущие головки расположены последовательно снизу, справа, слева и сверху. У пятишпиндельных четырехсторонников CPF 23/5 последняя голова является универсальной. Пятый шпиндель можно устанавливать под различными углами к заготовке (он вращается на 360 градусов). Модель CPF 23 является средним деревообрабатывающим станком (относится к гамме INDUSTRY) и предназначена больше для продольного фрезерования досок и брусков из различных пород древесины.

Четырехсторонний профильный станок CPF 23/5

Основная продукция, получаемая на станке: калиброванные бруски и доски перед линией продольного сращивания на минишип, калиброванные брусья и доски после склейки на минишип, профилированные доски половые, плинтус, вагонка, блокхаус, различный профильный погонаж. Данная серия деревообрабатывающих станков стоит на ступеньку выше предыдущей модели CHF 18. Ширина обработки этого чешского деревообрабатывающего станка позволяет строгать склеенный оконный и строительный брус, но не получится работать на очень больших скоростях. Модель CPF 23 приближается к промышленному классу четырехсторонников и занимает нишу самых широких продольно-фрезерных станков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальное сечение заготовки, мм 230 х 130
Минимальное сечение заготовки, мм 25 х 8
Минимальная длина заготовки, мм 400
Максимальная толщина снимаемого слоя, мм 10
Длина подающего стола, мм 2300
Диаметр шпинделей, мм 40
Диаметр ножевых вала 1-го шпинделя, мм 125
Диаметр ножевых валов (2 — 5 шпинделя), мм 110 — 180
Скорость вращения валов, об/мин 6000
Скорость подачи заготовки, м/мин 7 и 14
Диаметр подающих роликов, мм 130
Диаметр вытяжных патрубков, мм 4 х 120
Мощность главных электродвигателей, кВт 4 x 4,0 (1.2.3.5.); 1 x 5,5 (4.)
Мощность электродвигателя подачи, кВт 2,0 / 2,4
Уровень шума, Дб (А) 85
Масса нетто, кг 2430

Четырехсторонний профильный станок CPF 23/5

Преимущества

Четырехсторонник CPF 23/5 имеет впечатляющую проходную ширину заготовки – 230 мм. Это его главное достоинство. При такой ширине строгания станок может выполнять почти все распространенные задачи.

CPF 23/5 стоить чуть дороже продольно-строгального станка CHF 18. Но за небольшую переплату деревообработчики получают большую установленную мощность станка, больший съем за один проход и пятый шпиндель.

Чешский четырехсторонний станок модели CPF 23 имеет простую конструкцию. Если возникает какая-то техническая неисправность или требуется дополнительная настройка – оператор станка, имеющий элементарные знания в механике и электрике в состоянии своими силами устранить проблемку.

Чешские станкостроители при изготовлении четырехстороннего станка CPF 23 постарались использовать максимум унифицированных узлов и деталей. Подшипники, ремни, режущий инструмент, цепи, электрические элементы можно без проблем купить в нашем дилерском центре.

Четырехсторонний профильный станок CPF 23/5

В комплекте поставки

В базовой комплектации деревообрабатывающий станок CPF 23 имеет технический паспорт на русском языке и набор сервисных ключей… Т.е. все помимо режущего инструмента входит в базовую стоимость. Обычно четырехсторонний станок производитель упаковывает в пленку, но можно сделать деревянную обрешетку или деревянный контейнер для надежной перевозки на дальние расстояния. Регулировка рабочих шпинделей осуществляется по цифровым счетчикам с точностью 0,1 мм. Станок оборудован рифлеными металлическими вальцами подачи, при необходимости их можно заменить на обрезиненные (опция).

 Рекомендации

Как выбирается четырехсторонний строгальный станок? Обычно влияют: ширина профилирования, высота обработки, скорость подачи, мощность двигателей, масса и габариты станка, количество шпинделей… Четырехсторонний продольно-фрезерный станок серии CPF 23 (INDUSTRY) для средних деревообрабатывающих производств. Работа в одну-две смены, при относительно небольших скоростях подачи, при среднем съеме за один проход… Также этот чешский четырехсторонний строгальный станок покупают в качестве недорого станка с очень широкими возможностями. Идеальное решение за небольшую стоимость.

Все шпиндели вертикально и горизонтально регулируемые. Цифровая настройка рабочего узла со внешней стороны.

В комплектное оборудование входит:

  • Электрооборудование европейских стандартов;
  • Разводные ключи;
  • Инструкция по эксплуатации;
  • Пневматический прижим;
  • Ручная помпа смазки;
  • Целлофановая упаковка.
